Diafragma o membrana de presion repuesto

Descripción

La membrana o diafragma de presión para calentador de gas de 73 mm es un componente flexible instalado dentro de la válvula hidráulica del equipo. Se utiliza principalmente en calentadores de mayor capacidad, especialmente modelos de 16 y 18 litros por minuto, aunque algunas versiones de 12 litros también emplean este tamaño.

Al abrir una llave de agua caliente, la presión y el caudal deforman el diafragma. Este movimiento desplaza el mecanismo hidráulico que participa en la activación del encendido y permite que el calentador comience a funcionar.

Función del diafragma de 73 mm

Responde a la presión y al movimiento del agua.
Desplaza el vástago interno de la válvula hidráulica.
Participa en la activación del sistema de encendido.
Ayuda a que el calentador responda al abrir una llave de agua caliente.
Contribuye al sellado interno del conjunto hidráulico.

¿Cuándo puede necesitar reemplazo?

Con el paso del tiempo, la membrana puede endurecerse, deformarse, estirarse o perforarse. Cuando pierde elasticidad, el mecanismo hidráulico podría no desplazarse correctamente.

El calentador no enciende al abrir el agua caliente.
El equipo requiere demasiado caudal para activarse.
El encendido funciona de forma intermitente.
El calentador solamente activa con presión elevada.
El vástago hidráulico no se desplaza completamente.
Se presentan fugas de agua en la válvula hidráulica.

Importante: estos síntomas no confirman por sí solos que el diafragma esté dañado. También pueden ser causados por filtro obstruido, bajo caudal, suciedad, vástago trabado, microswitch, resortes o desgaste interno de la válvula hidráulica.

Recomendación técnica

Antes de sustituir la membrana conviene comprobar el movimiento del vástago, limpiar la válvula hidráulica y revisar el estado de los sellos, resortes y superficies internas.

Si el diafragma está rígido, cuarteado, deformado o perforado, normalmente debe reemplazarse.

Antes de comprar: retire el diafragma anterior y compare su diámetro, profundidad, borde y posición de las orejas laterales. La medida exterior por sí sola no siempre confirma compatibilidad.

Confirmar compatibilidad por WhatsApp

Compatibilidad

Compatibilidad del diafragma de 73 mm

Este diafragma se utiliza principalmente en calentadores de gas de mayor capacidad con válvula hidráulica, especialmente equipos de 16 y 18 litros por minuto.

También puede encontrarse en algunas versiones de 12 litros y en calentadores de origen asiático comercializados bajo diferentes marcas.

Aplicaciones comprobadas

Determinados calentadores Geyser.
Determinados calentadores Gines.
Algunas versiones Haceb con válvula hidráulica similar.
Calentadores de 16 y 18 LPM con chimenea o cámara abierta.
Algunos calentadores de 12 LPM que utilizan la misma válvula.
Otros equipos fabricados en China con diseño hidráulico equivalente.

No es una compatibilidad universal absoluta. Dos diafragmas pueden tener un diámetro parecido y diferir en profundidad, borde, relieve central o posición de las orejas laterales.

Qué debe comparar antes de ordenar

Diámetro exterior del cuerpo.

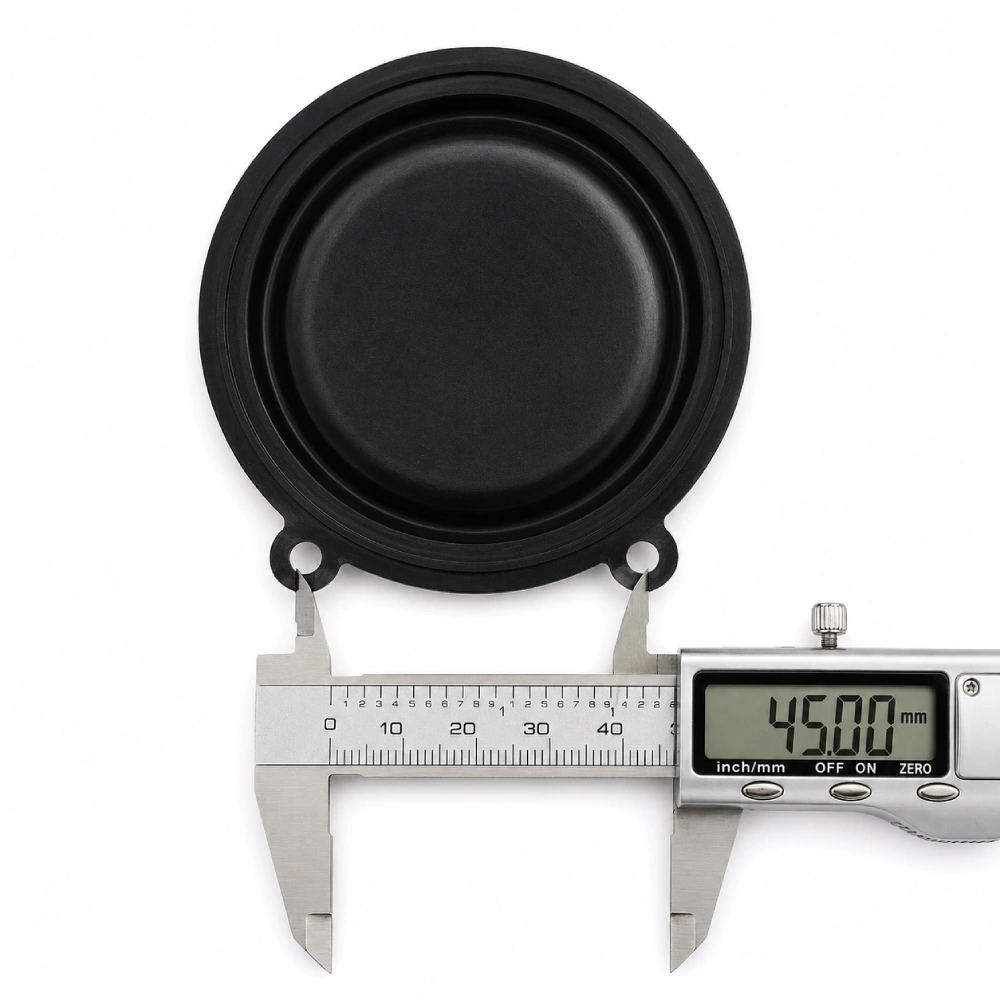

Ancho máximo entre las orejas laterales.
Forma y profundidad del borde de sellado.
Relieve o cavidad central.
Posición y tamaño de las orejas.
Diseño interno de la válvula hidráulica.

Si su calentador es de otra marca: envíenos fotografías de la etiqueta, la válvula abierta y la membrana retirada junto a una regla o calibrador.

Ficha técnica

Nombre del repuesto	Membrana o diafragma de presión para calentador de gas

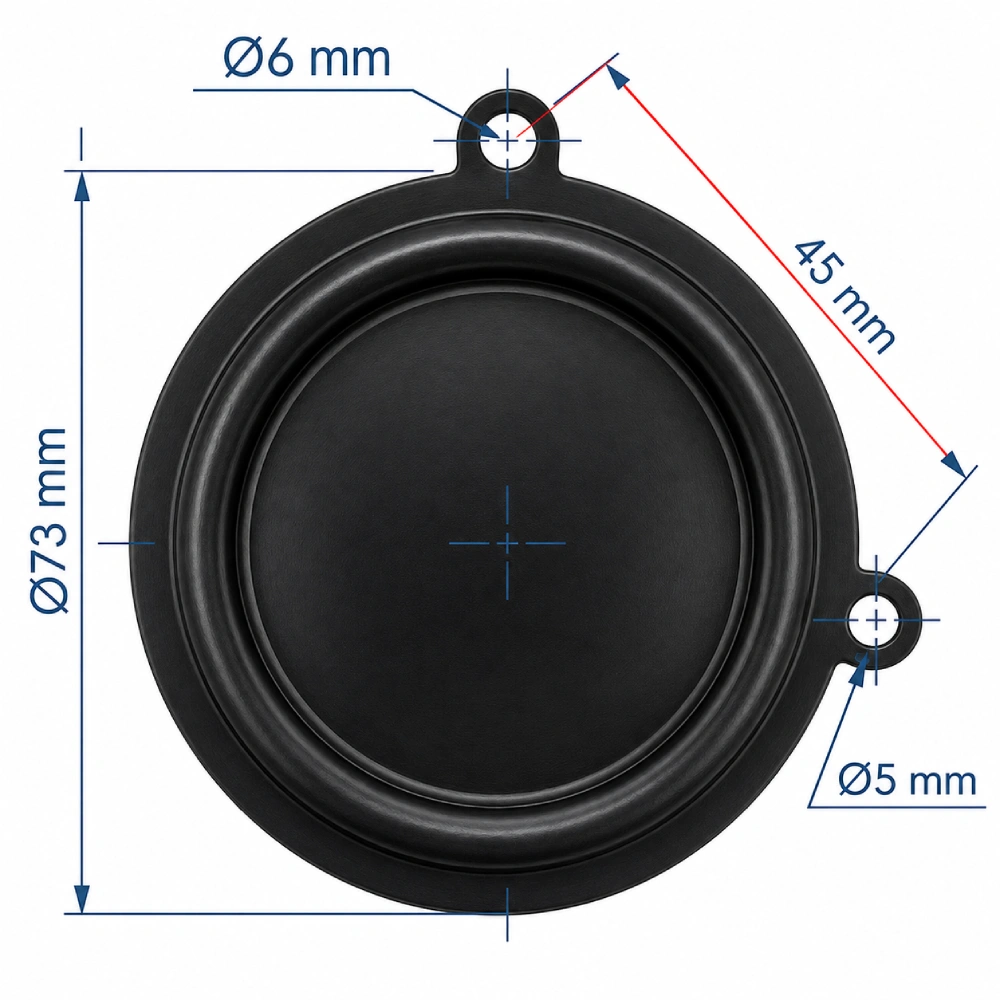

Medida comercial	7,3 cm / 2,87 pulgadas

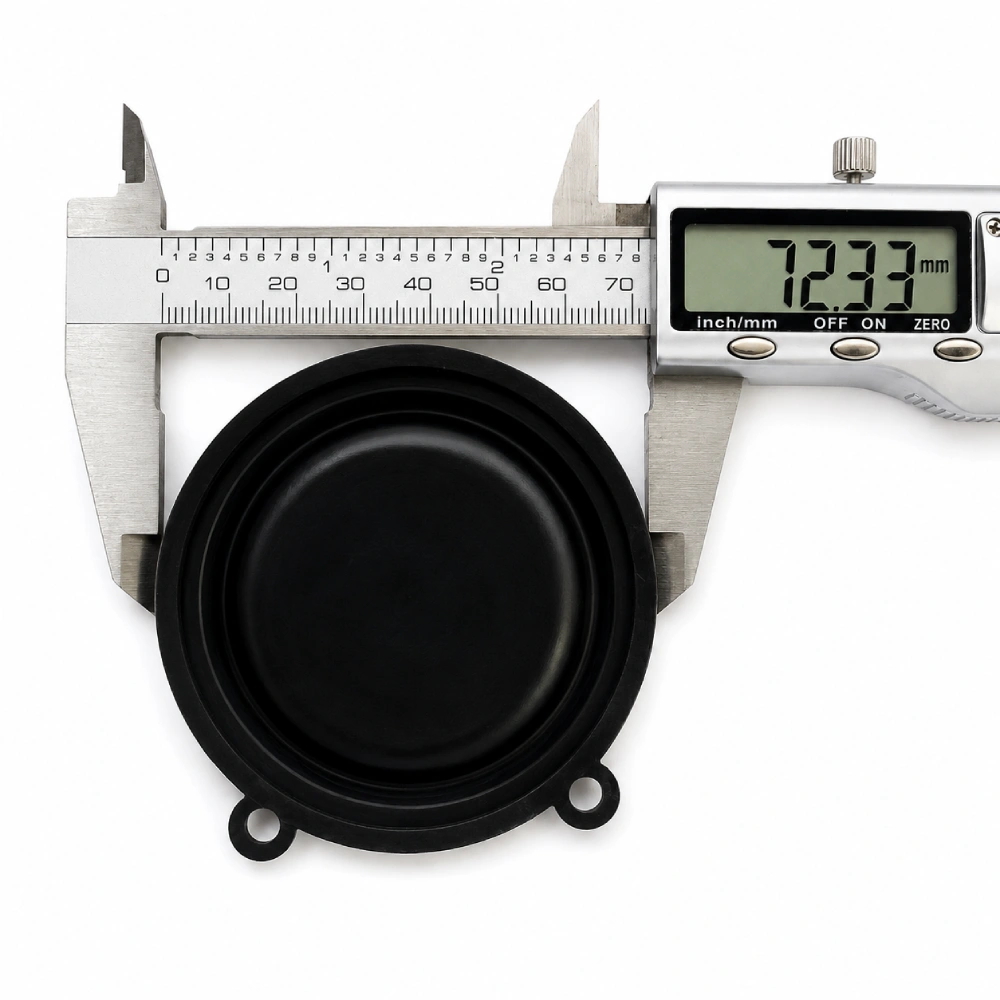

Diámetro medido aproximado	7,23 cm / 2,85 pulgadas
Ancho máximo aproximado	7,4 cm / 2,91 pulgadas, incluyendo las orejas laterales
Tipo de componente	Membrana flexible para válvula hidráulica
Material	Material elastomérico flexible
Color	Negro
Diseño	Redondo, con borde de sellado y dos orejas laterales
Ubicación	Interior de la válvula hidráulica del calentador
Aplicación principal	Calentadores de gas de 16 y 18 LPM; algunas versiones de 12 LPM
Tipo de calentador	Equipos con chimenea, cámara abierta o activación hidráulica compatible
Presentación	Una unidad

Las medidas son aproximadas: la tolerancia del material y la forma en que se coloque el calibrador pueden producir pequeñas diferencias. Debe compararse también el diseño completo.

Instalación

Instalación del diafragma de 73 mm

El reemplazo requiere desmontar y abrir la válvula hidráulica del calentador. Debe realizarlo una persona con experiencia en calentadores de gas.

Preparación general

Apagar completamente el calentador.
Cerrar el suministro de gas.
Cerrar la entrada de agua.
Abrir una llave de agua caliente para liberar la presión.
Esperar a que el equipo esté frío antes de intervenirlo.

Durante el reemplazo

Observar la posición original de la membrana antes de retirarla.
No perder resortes, tornillos ni piezas internas de la válvula.
Limpiar cuidadosamente la superficie de apoyo.
Revisar el movimiento del vástago hidráulico.
Comparar el diafragma nuevo con el anterior antes de cerrar.
Colocar las orejas laterales en la posición correspondiente.
Cerrar la válvula uniformemente sin prensar la membrana.

No utilice pegamento, silicona líquida, grasa común ni selladores sobre el diafragma. La pieza debe quedar asentada por su forma y por el cierre uniforme de la válvula.

Comprobaciones finales

La válvula hidráulica no debe presentar fugas de agua.
El vástago debe desplazarse libremente.
El calentador debe encender al abrir el agua caliente.
El equipo debe apagarse al cerrar la llave.
No debe existir olor ni fuga de gas.

Resultado incompleto: si la válvula presenta corrosión, fisuras, vástago trabado o desgaste interno, sustituir solamente el diafragma podría no resolver la falla.

Seguridad: después del armado deben verificarse fugas de agua y gas antes de poner el equipo nuevamente en servicio.
