Tarjeta de Encendido Universal para Calentador de Gas

Descripción

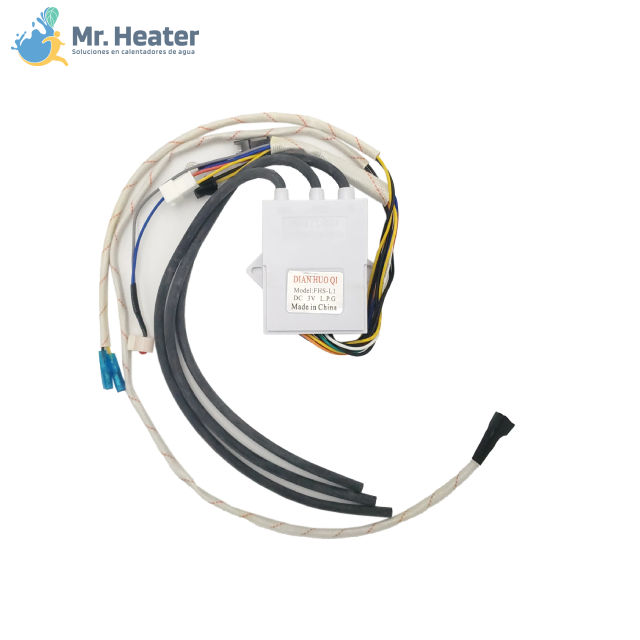

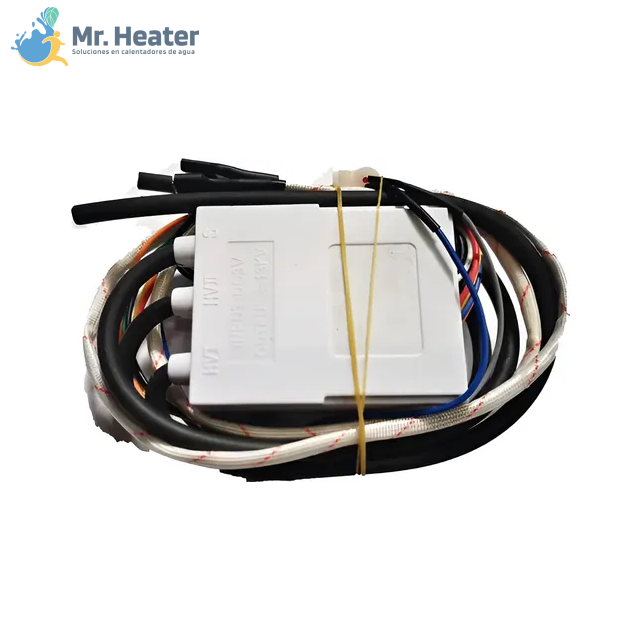

La tarjeta de encendido tipo universal para calentador de gas es un módulo electrónico que administra la secuencia necesaria para encender el quemador cuando el equipo detecta circulación de agua.

Al abrir una llave de agua caliente, el sistema hidráulico acciona el microswitch. La tarjeta recibe esa señal, genera la chispa, controla la apertura de la electroválvula y verifica la presencia de llama mediante el electrodo correspondiente.

Funciones del módulo de encendido

Recibe la señal de activación proveniente del microswitch.
Genera alta tensión para producir la chispa de encendido.
Controla la apertura y cierre de la electroválvula de gas.
Supervisa la presencia de llama durante el funcionamiento.
Interrumpe el paso de gas cuando no detecta una combustión estable.
Finaliza la secuencia cuando se cierra la llave de agua caliente.

Síntomas relacionados con una posible falla

El calentador no produce chispa al abrir el agua caliente.
Existe chispa, pero la electroválvula no abre.
El quemador enciende y se apaga inmediatamente.
La secuencia de encendido funciona de manera intermitente.
La chispa continúa después de encender el quemador.
El equipo no responde aunque el microswitch se active.

Estos síntomas no confirman por sí solos una tarjeta dañada. También pueden ser producidos por pilas descargadas, portapilas sulfatado, microswitch, cables flojos, electrodos, sensor de llama, electroválvula, mala conexión a tierra o problemas en la válvula hidráulica.

Recomendación técnica de Mr. Heater CR

Antes de sustituir el módulo se recomienda verificar el estado de las pilas, medir el voltaje del portapilas y comprobar que el microswitch cierre correctamente cuando circula agua.

También deben revisarse los electrodos, el cableado y la electroválvula. Una tarjeta nueva no corregirá una falla mecánica, hidráulica o eléctrica ubicada en otro componente.

Antes de comprar: envíenos fotografías claras de la tarjeta instalada, sus conectores, la cantidad de cables, la electroválvula y la etiqueta del calentador.

Confirmar compatibilidad por WhatsApp

Información adicional

Peso	240 kg
Dimensiones	9 × 9 × 4 cm

Ficha Técnica

Ficha técnica

Nombre del producto	Tarjeta o módulo de encendido tipo universal para calentador de gas
Tipo de calentador	Calentador de agua a gas con encendido electrónico por pilas
Voltaje de alimentación	3 V CC
Fuente de alimentación	Dos pilas alcalinas tipo D de 1,5 V cada una
Configuración de gas	Una electroválvula
Salidas de chispa	Dos salidas de alta tensión
Detección de llama	Entrada para electrodo de ionización o sensor de llama compatible
Activación	Entrada mediante microswitch
Cableado	Conjunto aproximado de 14 conductores, sujeto a la presentación del módulo
Control de pantalla	No incluye salida para controlar display digital de temperatura
Aplicación principal	Calentadores de gas de 6 y 12 litros por minuto con configuración equivalente
Presentación	Un módulo de encendido con cableado integrado

Pilas obligatorias: utilice pilas alcalinas nuevas y de la misma marca. Las pilas de carbón pueden presentar caída de voltaje, provocar encendido deficiente e invalidan la garantía del módulo.

Compatibilidad

Compatibilidad de la tarjeta de encendido

Este módulo se utiliza principalmente en calentadores de gas de fabricación asiática con encendido por pilas, activación mediante microswitch y una sola electroválvula.

Compatibilidad comprobada

Determinados calentadores Gines de 6 LPM.
Determinados calentadores Gines de 12 LPM.
Determinados calentadores Royal de 6 y 12 LPM.
Determinados calentadores Geyser de 6 y 12 LPM.
Determinados calentadores Hidrother de 6 y 12 LPM.
Otros calentadores fabricados en China con sistema equivalente.

Compatibilidad con pantalla digital

La aplicación recomendada es en calentadores que no utilizan pantalla o display de temperatura.

En algunos calentadores con pantalla puede adaptarse el módulo para realizar la secuencia de encendido, pero el display original queda sin funcionamiento porque esta tarjeta no controla esa interfaz.

No es compatible con cualquier calentador. La marca y la capacidad no son suficientes para confirmar el repuesto. También deben coincidir el tipo de electroválvula, los conectores, el microswitch, los electrodos y la configuración del cableado.

Qué debe verificarse antes de ordenar

Una sola electroválvula de gas.
Sistema alimentado mediante pilas.
Activación mediante microswitch.

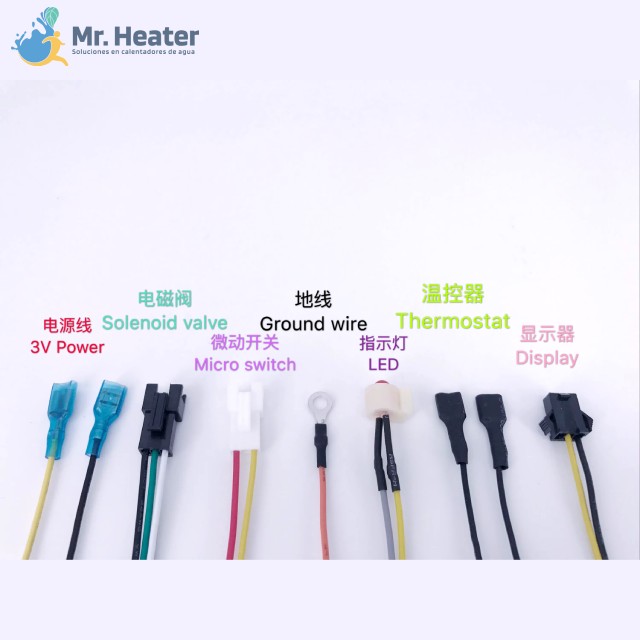

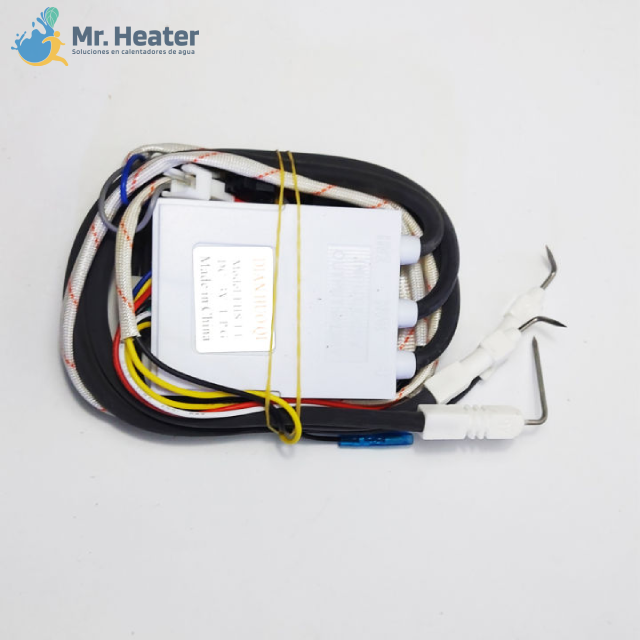

Cantidad y función de los cables.

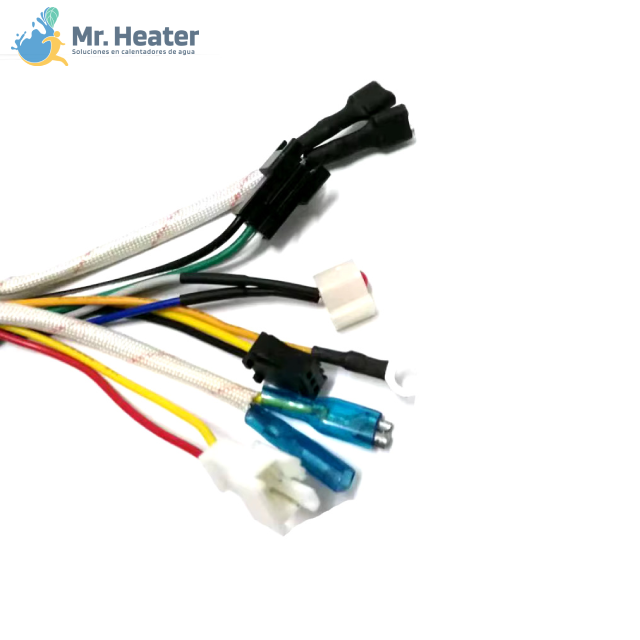

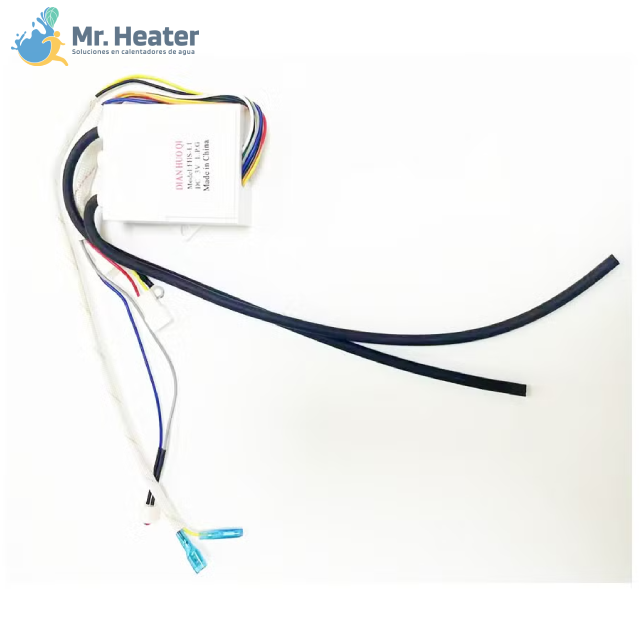

Forma de los conectores.
Configuración de electrodos de chispa y detección de llama.
Ausencia de funciones electrónicas adicionales que dependan de la tarjeta original.

Si los conectores no coinciden: no corte ni empalme cables antes de identificar correctamente la función de cada conductor.

Instalación

Instalación del módulo de encendido

La sustitución debe realizarla una persona con experiencia en calentadores de gas y circuitos de encendido. Antes de desmontar la tarjeta anterior, se recomienda fotografiar y marcar cada conexión.

Preparación

Cierre completamente el suministro de gas.
Cierre la entrada de agua al calentador.
Retire las pilas del portapilas.
Espere a que el calentador esté frío.
Fotografíe la posición de todos los conectores antes de desconectarlos.

Verificaciones antes de conectar

Identifique los conductores del microswitch.
Identifique la conexión de la electroválvula.
Ubique las dos salidas de alta tensión para chispa.
Identifique el conductor del sensor de llama.
Revise que ningún cable tenga aislamiento cortado o quemado.
Compruebe que los conectores queden firmes y aislados.

No conecte los cables solamente por color. Diferentes fabricantes pueden utilizar colores distintos para la misma función. Una conexión incorrecta puede impedir el encendido o dañar el módulo.

Puesta en funcionamiento

Instale el módulo en un lugar protegido de agua, calor directo y bordes metálicos.
Conecte cada componente según su función previamente identificada.
Coloque dos pilas alcalinas tipo D nuevas.
Abra el suministro de agua y revise que no existan fugas.
Abra el suministro de gas.
Active una llave de agua caliente y observe la secuencia de encendido.
Verifique que la chispa se detenga cuando el quemador encienda.
Compruebe que la electroválvula cierre al detener el flujo de agua.

Comprobaciones finales

La chispa debe ser fuerte y regular.
El quemador debe encender sin acumulación de gas.
La llama debe mantenerse estable durante el uso.
El calentador debe apagarse inmediatamente al cerrar el agua.
No debe existir olor ni fuga de gas.
Los cables deben quedar alejados del quemador y de superficies calientes.

Calentadores con display: cuando se adapta esta tarjeta a un equipo con pantalla, el calentador puede realizar la secuencia básica de encendido, pero la pantalla queda anulada.

Seguridad: después de cualquier intervención deben comprobarse fugas de gas y funcionamiento de la válvula. Si el quemador tarda en encender, se acumula gas o la electroválvula no cierra correctamente, suspenda el uso del calentador.
