¡Oferta!
Tarjeta de control para calentador de agua a gas

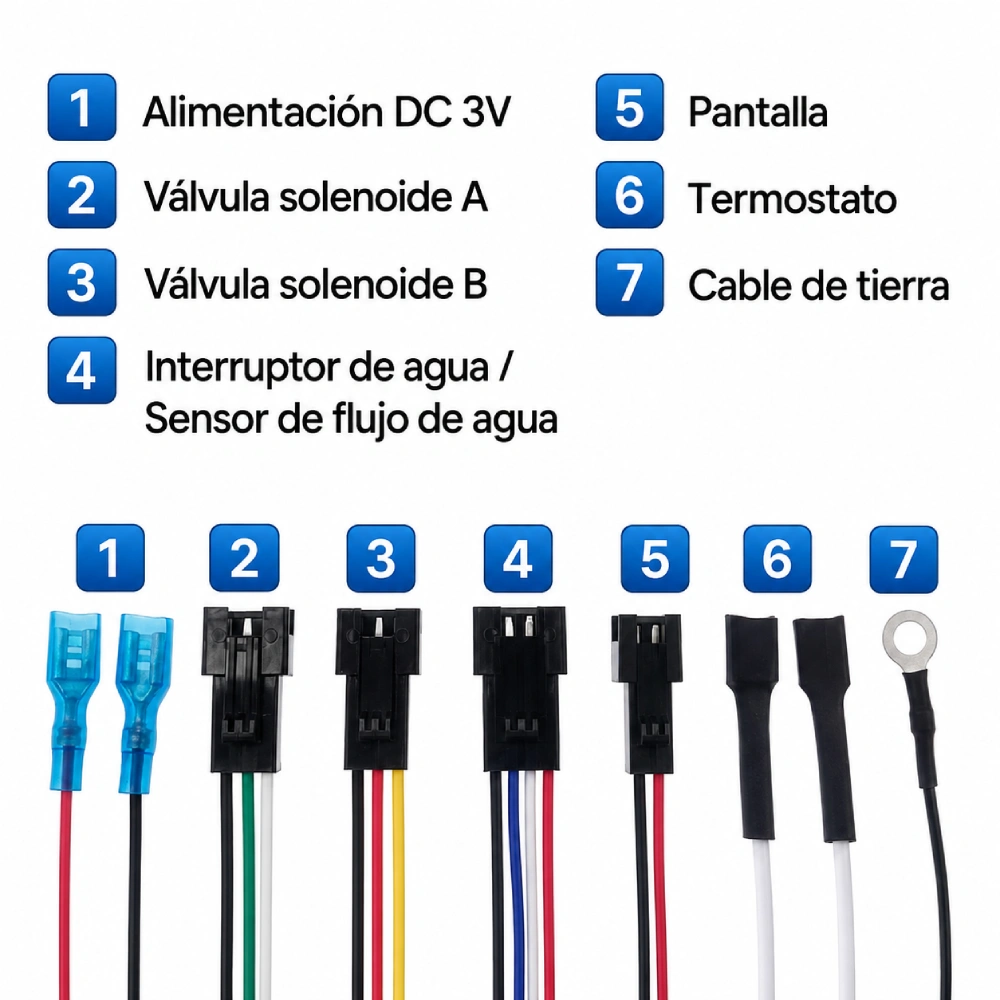

Conectores de la tarjeta de control igniter de calentador de agua a gas

Pago seguro con tarjeta

Pagos con tarjeta procesados mediante TiloPay. Las cuotas o promociones aplican únicamente cuando se indiquen en la ficha del producto.

Devoluciones y garantías

Revise las condiciones aplicables antes de instalar, conectar o energizar un producto o repuesto. Ver política.

Tarjeta de control para calentador de agua a gas

SKU 1001-3-145 Categories , Marca:

Tarjeta de control para calentador de gas Geyser, diseñada para equipos con pantalla digital, una perilla, sensor de flujo, switch de activación y sistema de doble electroválvula.

  • Aplicación en determinados modelos Geyser de 8, 10, 12 y 16 LPM.
  • Alimentación nominal de 3 V CC mediante pilas.
  • Controla la secuencia de chispa y las dos electroválvulas.
  • Conexiones para pantalla y sensores del sistema compatible.
Importante: no es compatible con cualquier calentador Geyser. Compare la tarjeta, los conectores y la cantidad de electroválvulas antes de comprar.

El precio original era: .₡20,000El precio actual es: .₡15,000

WhatsApp

Garantía del producto

Aplica según las condiciones indicadas en cada ficha de producto.

Envíos según destino

Correos de Costa Rica o encomienda, sujeto a disponibilidad.

Instalación profesional

Disponible principalmente dentro de la GAM, sujeto a cobertura.

Asesoría técnica

Verificamos compatibilidad y requisitos antes de comprar.

Descripción

La tarjeta de control para calentador de agua a gas administra la secuencia electrónica necesaria para que el equipo detecte la demanda de agua caliente, produzca la chispa y controle el paso de gas hacia el quemador.

Cuando el sistema detecta circulación de agua, la tarjeta procesa las señales de los sensores y activa los componentes correspondientes. También participa en la comunicación con la pantalla digital y en la interrupción del funcionamiento cuando se cierra la llave.

Funciones de la tarjeta de control

  • Recibe la señal de demanda de agua caliente.
  • Procesa las señales del sensor de flujo y del switch de activación.
  • Genera la secuencia de chispa para encender el quemador.
  • Controla la apertura y cierre de las electroválvulas.
  • Participa en el funcionamiento de la pantalla digital.
  • Finaliza la secuencia cuando deja de circular agua.

Síntomas relacionados con una posible falla

  • El calentador no responde al abrir el agua caliente.
  • No se genera chispa de encendido.
  • Existe chispa, pero no se habilita correctamente el paso de gas.
  • El quemador enciende y se apaga inmediatamente.
  • La pantalla no recibe información o funciona de forma irregular.
  • La secuencia de encendido trabaja de manera intermitente.
Estos síntomas no confirman por sí solos una tarjeta dañada. También pueden ser causados por pilas descargadas, portapilas sulfatado, conectores flojos, sensores, switch de activación, electrodos, electroválvulas o problemas hidráulicos.

Diagnóstico recomendado

Antes de cambiar la tarjeta se debe comprobar el voltaje de alimentación, el estado del portapilas y las señales enviadas por el sensor de flujo y el switch de activación.

También conviene revisar los conectores, el cableado, los electrodos y el funcionamiento individual de las electroválvulas. Sustituir el módulo sin diagnosticar los demás componentes puede no resolver la falla.

Recomendación: utilice pilas alcalinas nuevas y de buena calidad. Las pilas de carbón pueden presentar caídas de voltaje y provocar encendido débil, funcionamiento intermitente o fallas aparentemente relacionadas con la tarjeta.


Consultar la tarjeta por WhatsApp

Información adicional

Peso300 kg
Dimensiones10 × 12 × 5 cm

Compatibilidad

Compatibilidad con calentadores Geyser

Esta tarjeta ha sido utilizada en determinados calentadores de agua a gas de la marca Geyser que reúnen la siguiente configuración:

  • Capacidades de 8, 10, 12 o 16 litros por minuto.
  • Panel frontal con una sola perilla.
  • Pantalla digital de temperatura.
  • Sensor electrónico de flujo de agua.
  • Sensor o switch adicional de activación.
  • Sistema de gas con dos electroválvulas.
  • Alimentación mediante pilas.
Compatibilidad exclusiva: no se ofrece como tarjeta universal ni para otras marcas. Tampoco sirve para modelos Geyser con una sola electroválvula o con una configuración electrónica diferente.

Versiones con adaptador de corriente

Existe una versión del calentador que utiliza un adaptador con entrada de 110 V CA y salida de 12 V CC. Esta tarjeta de 3 V no es compatible con la función original de ese adaptador.

El equipo podría convertirse para funcionar únicamente mediante pilas, siempre que la modificación sea realizada correctamente por un técnico. En ese caso, se pierde la funcionalidad del cargador o adaptador original.

No conecte una salida de 12 V CC directamente a esta tarjeta de 3 V CC. Una alimentación incorrecta puede dañar inmediatamente el módulo.

Qué debe comparar

  • Aspecto físico de la tarjeta original.
  • Cantidad, posición y forma de los conectores.
  • Distribución y longitud del cableado.
  • Conexiones de las dos electroválvulas.
  • Conectores del sensor de flujo y del switch.
  • Conexión correspondiente a la pantalla.
  • Voltaje indicado en la tarjeta instalada.
Para confirmar: envíenos fotografías de la tarjeta original, sus conectores, la válvula de gas y la etiqueta completa del calentador.

Ficha técnica

Ficha técnica

Tipo de componenteTarjeta o módulo electrónico de control y encendido
Voltaje nominal3 V CC
Fuente de alimentaciónPortapilas del calentador
Pilas recomendadasAlcalinas nuevas y de buena calidad
Configuración de gasControl para dos electroválvulas
Detección hidráulicaEntrada para sensor de flujo
Activación adicionalEntrada para sensor o switch de activación
EncendidoGeneración electrónica de chispa mediante electrodos
InterfazConexión para pantalla digital compatible
Control de usuarioAplicación en calentadores con una perilla frontal
CableadoArnés integrado con conectores para los componentes del sistema
Adaptador de 12 V CCNo compatible
PresentaciónUn módulo de control con cableado integrado, según presentación
La etiqueta visible del módulo indica alimentación de 3 V CC. Antes de conectarlo, verifique que el sistema de alimentación del calentador corresponda con este voltaje.

Instalación

Instalación de la tarjeta de control

La sustitución debe realizarla un técnico con experiencia en calentadores de gas. La tarjeta controla componentes relacionados con el encendido y el paso de gas, por lo que una conexión incorrecta puede provocar fallas de funcionamiento o dañar el módulo.

Antes de desmontar la tarjeta original

  • Cierre el suministro de gas.
  • Cierre la entrada de agua al calentador.
  • Retire las pilas del portapilas.
  • Espere a que el equipo esté completamente frío.
  • Fotografíe claramente cada conexión.
  • Marque los conectores cuando exista posibilidad de confusión.

Verificaciones durante el reemplazo

  • Compare ambas tarjetas antes de realizar conexiones.
  • Identifique por separado las conexiones de cada electroválvula.
  • Compruebe los conectores del sensor de flujo y del switch.
  • Verifique la conexión de la pantalla digital.
  • Revise que los cables no estén cortados, quemados o sulfatados.
  • Coloque el módulo en una zona protegida del agua y del calor directo.
No conecte los cables basándose únicamente en su color. Debe comprobarse la función de cada conductor y la posición de los conectores.

Puesta en funcionamiento

  1. Instale pilas alcalinas nuevas en el portapilas.
  2. Compruebe que los conectores estén firmes y correctamente aislados.
  3. Abra el suministro de agua y verifique que no existan fugas.
  4. Abra el suministro de gas.
  5. Active una llave de agua caliente y revise la secuencia de encendido.
  6. Compruebe que ambas electroválvulas respondan correctamente.
  7. Verifique el funcionamiento de la pantalla.
  8. Confirme que el quemador se apague al cerrar el agua.
Modelos con adaptador: no conecte el adaptador de 12 V CC a esta tarjeta. La conversión para uso exclusivo con pilas debe realizarla un técnico y deja fuera de funcionamiento el sistema de alimentación original.
Si después del reemplazo el equipo no enciende, no mantenga las electroválvulas energizadas ni realice puentes. Revise nuevamente sensores, polaridad, conectores y señales de activación.
Comprobación final: antes de poner el calentador en servicio deben verificarse el cierre de las electroválvulas, la estabilidad de la llama y la ausencia de fugas de gas.
